WDJ電除塵器

產品概述

臥式電除塵器是一種高效節能的煙氣凈化設備，具有收塵效率高、處理煙氣量大、使用壽命長、維修費用低等優點，在當前國內外對環保要求越來越高的情況下，電除塵得到了越來越廣泛的應用。WDJ系列臥式電收塵器是本公司引進并消化國內外技術，總結了國內設備運行經驗后開發出來的新型產品，已被國家環?？偩衷u定為國家重點環境保護實用技術推廣項目，具有阻力小、分風均勻、運行穩定、除塵效率高等特點，廣泛應用于電力、冶金、化工、建材、輕工等工業廢氣的凈化和有用物質的回收。WDJ系列電除塵器是以靜電凈化法來收捕廢氣中的粉塵。它的凈化工作主要依靠電暈極和沉淀極這兩個系統來完成。此外電除塵器還包括兩極的振打清灰機構，氣體均布裝置、排達裝置以及殼體等部分。

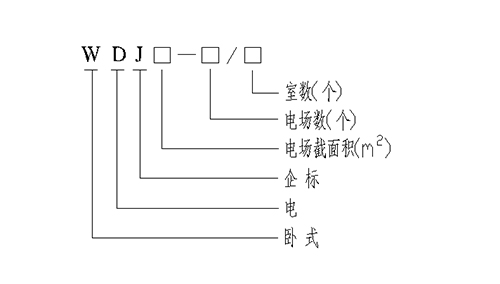

型號表示：

本公司生產的WDJ型臥式電除塵器型號表示為:

列如：ＷＤＪ４０－３∕１表示為：

臥式電除塵器，其電場橫截面積為４０㎡

電場數為此個３個

電室數為本1個

性能特點

1、采用計算機全套設計，設計準確可靠。2、殼體采用框架式結構，強度高，穩定性好，可按不同的壓力及耐溫要求進行設計。3、進出氣方式可根據工藝布置和煙氣特點設計成多種形式，工藝布置靈活多變。4、采用阻流加導流型氣流均布裝置，氣流均布好，無堵灰現象。5、沉淀極采用480C型板，放電極采用新型RS管狀芒刺線，極配合理，放電均勻，放電性能好。6、放電極與框架連接合理，無掉線，斷線情況。7、側部撓臂錘式振打，振打力傳遞均勻且效果好，清灰容易。

規格與技術性能

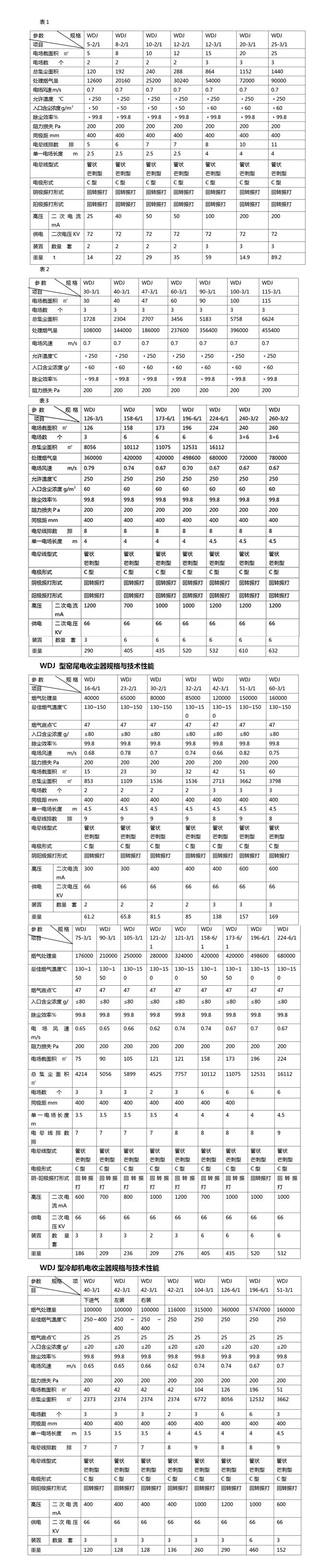

本系列電除塵器為非標設備，電場截面積目前由５－２６０㎡共４８種規格組成，每一規格在保證電場截面積的前提下，由于工藝條件的異同，其進出風口尺寸．灰斗的形式不盡相同，以滿足不同顧客的需要，一般無特殊要求的設備的規格與技術性能，詳見附表：當然也可以根據顧客需要和工藝要求另行設計所需的其他非標電場截面積的電除塵器。

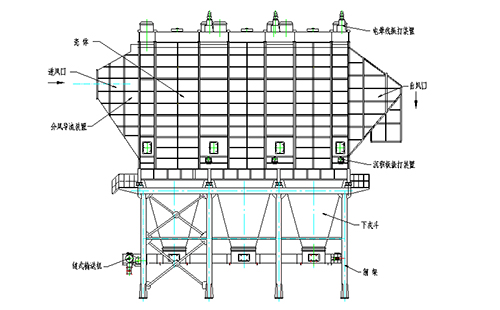

WDJ電除塵器外形圖

WDJ型系列電除塵器的工作原理

WDJ型電除塵器是靜電除塵器的一種，屬于高效干式除塵器，其除塵原理為：當含塵氣體從進氣管進入電除塵器，在負極（又稱為電暈極）和正極（又稱為沉淀極）之間形成的高壓電場中通過時，使塵（煙）氣發生電離，而生成許多正離子和電子，正離子被負極吸引向負極移動，電子帶負電向正極移動，電子在移動時，碰到塵氣中的塵粒，便積附在塵粒上，使塵粒亦帶負電跟著電子一起向正極移動，塵粒到達正極后，將負電荷交給正極而使本身成為中性微粒附著在正極上，附著在正極上的塵粒，經振打落入灰斗，由排灰裝置排出回收，被凈化的氣體排入大氣，從而完成了塵粒與氣體分離的目的．

這里需指出：電壓越高，電場強度就越高，離子的運動速度也越快，離子的運動，在極間形成了電流，當電壓開至一定數值后，電暈極周圍產生電暈現象，周圍塵氣電離，如果進一步提高電壓，塵氣電離的范圍逐漸擴大，極間塵氣全部電離，這種現象就稱為電場擊穿．電場擊穿時，發生火花放電，電路短路，電除塵器工作停止．為保證電除塵器正常運行，電暈的范圍一般應局限于電暈極附近，讓大多數塵粒在電暈外區通過，獲得負電荷，沉積在陽極板上，達到除塵目的。

WDJ型電除塵器的組成和基本結構

WDJ型系列電除塵器由進出風口﹑殼體﹑分風導流裝置﹑陰極及振打系統﹑陽極及振打系統,保溫系統﹑灰斗及排灰系統﹑電器系統等裝置組成,其基本結構簡述如下:

1﹑進﹑出風口

進﹑出風口是引入含塵氣體和排出被凈化的氣體的連接電除塵器殼體的兩端的鋼結構部份，它根據工藝要求及所需處理廢氣量進行設計，規格化產品進，出風口已標準化，特殊產品，可按顧客要求另行設計．

２．分風導流裝置

在電除塵器進風口，按工況設置一至三道氣流分風板和導流板，以保證進入電場的含塵氣體均勻地,穩定地進入高壓電場,這對保證除塵效果很重要.

WDJ電除塵器一般設置二道以上分風和導流板(多為多孔板)以保證電場風速:

①任何一點的流速不超過該斷面的平均流速的±40%

②在任何一個測定斷面上,85%以上的測點的流度與平均流速不得相差±25%

3﹑殼體

本系列電除塵器均采用鋼結構外殼.設計新穎,結構合理,便于安裝.

殼體基本上由:框式構架﹑板﹑頂梁﹑立柱﹑底梁﹑頂蓋板﹑側板﹑端墻﹑入孔門﹑走道﹑爬梯等組成.

底梁上分別安裝有固定支座和活動支座,用以消除由于殼體受熱而產生的熱應位移(即可以在各支點上沿各自的膨脹方向自由移動).

殼體內設有阻流板﹑檔風板﹑以防含塵氣流繞過電場由人口直達出口排出而降低除塵效率。

由兩層鋼板組成的頂蓋,內頂蓋起密封電場的作用，外頂蓋起防雨雷保護設備的作用。頂蓋有氣密蓋和防爆蓋兩種形式,當處理塵(煙)氣中不含可燃性爆炸性氣體時,采用氣密蓋,若處理氣體含可燃性爆炸性氣體時,則采用防爆閥型頂蓋,當電除塵內發生燃燒﹑爆炸時﹑頂蓋及防爆閥門便可自動卸壓,使電除塵器安全運行,防止事故的發生.

殼體外側均敷設保溫層,保溫層采用保溫材料﹑鋼絲網及鍍鋅板保護層.

殼體在全部安裝完畢后敷設保溫層前應進行漏風測試,其漏風率應不大于5%.

4﹑陰極及陰極振打系統

陰極(電暈極)要求應有良好的放電性能(即起暈電壓低﹑電暈電流大),并有一定的機械強度和耐腐蝕性.目前常用的有星型﹑芒刺型兩種,應用實際表明:在同樣的工作電壓下,芒刺型的電暈電流比星型線大，這就有利于捕集高濃度的微小塵粒.同時由于芒刺的刺尖會產生強烈的電子流,增加了電除塵器的電風,(氣體向集塵極的運動稱為電風)這對減少電暈閉塞是有利的.

WDJ型電除塵器采用的是由本公司自己專業生產的管狀芒刺線,放電性能良好，機械強度高,安裝定位準確積灰少﹑清灰容易.電暈線用專用工具張緊后固定于電暈架上,框架則由四根吊桿懸于上部錐形絕緣電瓷套管上,并采取溫控措施,防止瓷套管表面冷凝結露而引起的電擊穿,從而保證了陰極系統工作的可靠性。

為保證芒刺尖端放電，及時清理芒刺尖端積灰是非常重要的，清理要求連續，及時、徹底、干凈。WDJ型陰極振打采用頂部繞臂回轉振打機構振打有力，清灰徹底,性能可靠，對加強陰極系統工作的可靠性提供了強有力的支持.

5.陽極（沉淀極或集塵極）及陽極振打系統：陰極（板）的結構對粉塵的二次飛揚，電除塵器的金屬消耗量有很大影響，性能良好的陰極（板）至少應滿足：

1、振打時粉塵的二次飛揚要少。

2、單位質量的集塵面積要大（即重量輕、表面積大）

3、應有一定的剛性、極板不易變形。

4、振打時易于清灰。

5、振打方便、造價低。

目前常用陽極板形式有C形、Z形等結構形式、WDJ型系列電除塵器采用由公司自己設計、安裝極板生產線軋制的“C”型極板，應用實踐表明這種極板：機械強度好、粉塵二次飛揚少，集塵面積大，易于清灰、便于振打、造價低，適于各類塵氣處理要求。

陽極振打亦采用側面繞臂回轉振打機構進行清灰，它具有占地面積小，結構緊湊、安裝維護方便、穩定可靠、清灰效果顯著等特征。

安全裝置

1、為保證電除塵器可靠運行和安全操作，防止事故的發生，本設備設置有專用接地網，外殼人孔門、防護罩、排灰裝置、傳動支架等均與接地網連接，其接地電阻不大于2Ω。

2、電除塵器外殼與高壓電源裝置聯鎖。

3、電除塵器在需檢修的地方均設有牢固的檢修平臺及必需的爬梯、欄桿、護板、鋼罩。

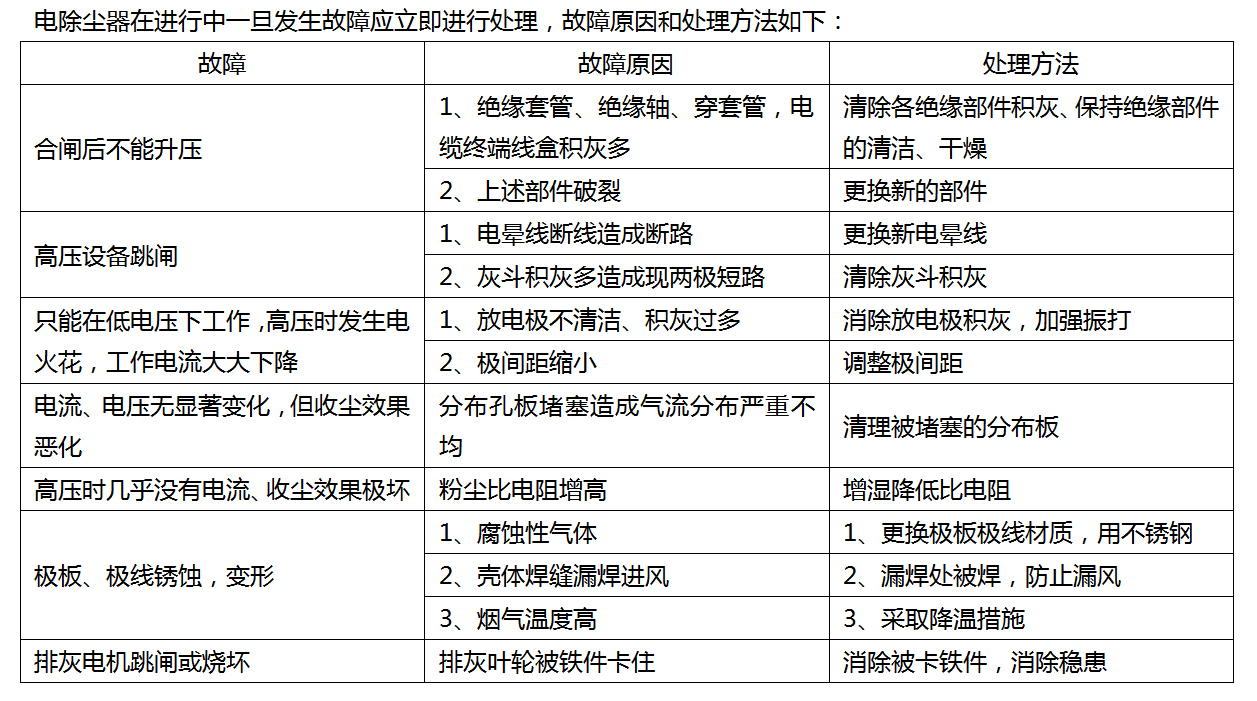

故障處理：
