焊煙除塵器

一、工作原理

煙塵通過焊煙吸塵器產生的負壓由吸氣罩吸入煙塵，經柔性吸氣臂進入腔體，流速變慢使大顆粒直徑的粉塵掉落下來，含微細粉塵的氣流進入凈化室內，粉塵的過濾分離在凈化室內通過濾筒的分離作用完成，煙塵則被濾芯阻攔在其表面上，凈化后的空氣經風機排出，當被阻攔的煙塵在濾芯表面不斷沉積時，定時開啟脈沖清灰系統，手動清灰式需將濾筒取出手工清理。靜電式需定期清洗電極板。

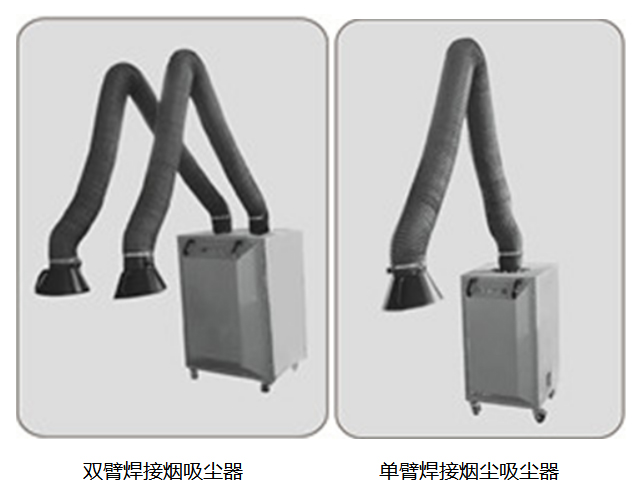

二、產品結構與技術數據結構特點

焊煙吸塵器由離心風機、濾筒過濾室、或靜電極板式凈化艙，集塵抽屜、凈化器室體、脈沖清灰或手動清灰、電控裝置及帶吸塵罩柔性吸氣臂組成。

1、焊煙吸塵器采用濾筒過濾器，過濾面積大，單位面積過濾速低，因而具有很高的過濾效率。

2、焊煙吸塵器采用優化設計，采用進風均流導流技術，解決了一般布袋除塵器難避免的各室氣流不均的現象。

3、焊煙吸塵器氣流組織設計合理，阻力損失小，機器外形小巧，移動靈活，操作簡單，維護方便。

4、濾筒采用進口過濾材料，過濾效率在濾筒的使用壽命比普通濾料在正常使用條件要長很多。

5、在高效濾筒前采用勻風導流板，使濾筒的壽命大大的延長。

6、焊煙吸塵器配置的吸氣臂可作360度旋轉，并能上、下、左右移動。

7、焊煙吸塵器底部安有四個輪子，移動輕便，適用工作點經常變化凈化粉塵的領域。

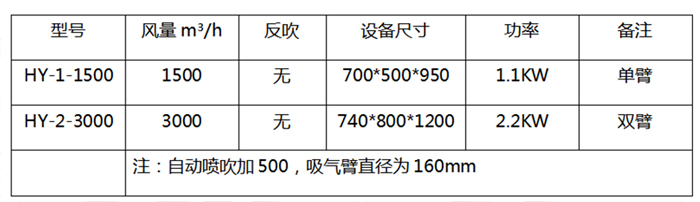

三、技術參數

四、適用范圍

本型號焊煙吸塵器適用于人工手工焊接和自動焊接產生的焊接煙塵，通過吸氣臂吸入本體進行凈化，是專業為工業應用而設計的。

五、機器的正確使用及操作

1、在接通電源前，要核對電壓，供電頻率與設備標牌規定是否相符；

2、安裝接地線；

3、檢查檢修門完全接觸密封；

4、檢查高效濾筒是否接觸嚴密；

5、檢查電源開關電流是否與電機使用電流一致；

6、電機的轉動方向必須使吸氣罩有進風感；

7、操作區選定后將吸塵器剎車腳輪制動部分扣緊，以免設備滑動；

8、拉動吸氣面罩，確定吸氣距離角度后，使吸氣臂確定某一固定位置；

9、確定整體凈化器具備運轉后，旋動電源開關，開始抽吸焊接煙塵；

10、吸塵器處于工作狀態時，不要開啟箱門；

11、再次啟動吸塵設備前，要認定凈化器風機已經完全停止下來；

在長期使用過程中必須定期清理灰塵。機械式可直接拆下濾筒用空壓機由里往外噴吹將表面的灰塵徹底吹凈后安裝繼續使用。靜電式需將放電極板拉出清洗電極板表面后看顧然晾干后安裝繼續使用。

六、維修說明

1、準備維修工具并戴好必須的勞動工具；

2、在開始任何維修操作之前，要在吸塵器上擺放“正在維修”、“機器正維修”告示牌；

3、人工清理集塵抽屜：將門卡口拉開抽出抽屜門；

4、高效濾筒接箭頭空氣流通方向豎直平衡放置箱內；

5、檢修后再次開啟機器前，要按照開機程序再次檢查全部系統是否將具備開機狀態；

6、違背以上這些注意事項，有可能造成人身傷害；

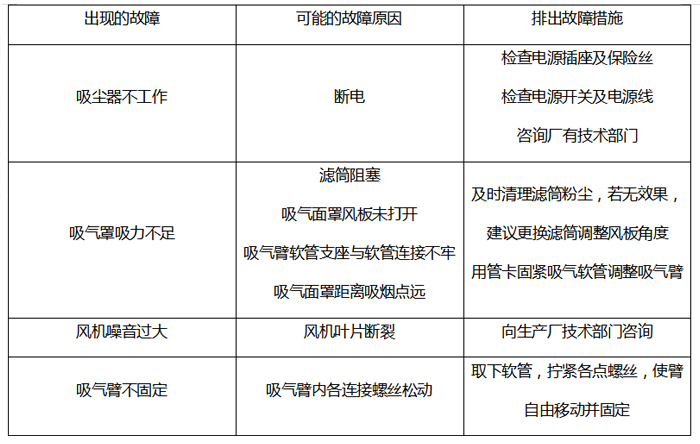

7、常見故障排除
